7. 分類問題の概要

この章では、分類問題についての概要と、線形二値分類、ロジスティック回帰などについて説明する。
分類とはその名の通り、データから真偽値(2値)を判定したり、何らかのカテゴリに分類したりすることを指す。 例えば、動物の写真を与えて犬かどうかを判定する場合や、 ラーメンの写真から、醤油系・味噌系・塩系などのカテゴリに分類する場合などを想像すると良い。

我々は普段、このような分類問題を無意識に解いているが、 それをコンピュータを用いて機械的に判定するためにはどうすればよいか。
その基礎づけを与えることが、この章の主眼である。

7.1. 線形二値分類

まずは、最も単純な分類問題である、二値分類を考える。 二値分類とは、データが2つのカテゴリのどちらかに属するかを判定する問題である。
分類の際、注目したいラベルやカテゴリが２値を取る場合というのは、真偽値を判定する問題と等価である。 届いたメールが迷惑メールかどうかを判定する問題などを考えてもよい。

以下では例として、身長と体重という2つの特徴量を持つ疑似データを考え、 それらの特徴量から、その人が成人か未成年かを判定してみよう。

Show code cell source Hide code cell source

import numpy as np
import matplotlib.pyplot as plt

"""
指定した人数分、20歳以上・20歳以下のダミーデータを作成する関数。
政府統計の国民健康・栄養調査の2019年データを使用し、
20歳以上については身長・体重の平均・標準偏差を参考に適当な正の相関(r=0.4)を持たせる。
20歳以下については10歳の身長体重の平均・標準偏差を参考に適当な正の相関(r=0.2)を持たせることにした。
"""
def sample_data_from_multivariatenormal(n):
    np.random.seed(1234)
    mean_o20 = [167.7,67.4]
    std_o20 = [6.9, 12.0]
    cov = 0.4*std_o20[0]*std_o20[1]
    cov_o20 =  [[std_o20[0]**2, cov], [cov, std_o20[1]**2]]
    data_o20 = np.random.multivariate_normal(mean_o20,cov_o20, n).astype(np.int64).T

    mean_u20 = [138.1, 33.9]
    std_u20 = [7.5, 9.3]
    cov = 0.2*std_u20[0]*std_u20[1]
    cov_u20 =  [[std_u20[0]**2, cov], [cov, std_u20[1]**2]]
    data_u20 = np.random.multivariate_normal(mean_u20,cov_u20, n).astype(np.int64).T
    return data_o20,data_u20

def plot(data_o20,data_u20):
    fig = plt.figure()
    plt.scatter(data_o20[1],data_o20[0],marker="o",color="r",label="over  20",alpha=0.7)
    plt.scatter(data_u20[1],data_u20[0],marker="o",color="b",label="under 20",alpha=0.7)
    plt.ylabel("height")
    plt.xlabel("weight")
    plt.legend()
    plt.show()

num_people = 30
data_o20,data_u20 = sample_data_from_multivariatenormal(num_people)
plot(data_o20,data_u20)

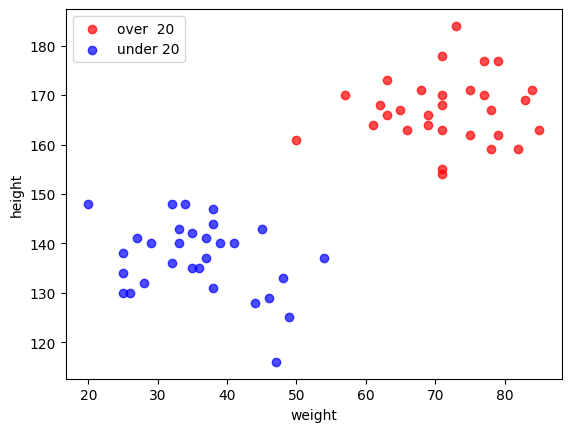

今の場合は、色で20歳以上と20歳未満を塗り分けているため、両者の分類は自明だが、 年齢のラベル(上図の色)は隠して身長と体重のデータのみが与えられた場合に、 その人が20歳以上/未満かを判定する状況を考えよう。

その判定の方法として、最も単純な線形二値分類をこれから定式化する。
線形二値分類とは、特徴量の線形結合を用いて、2つのカテゴリに分類する方法である。 噛み砕いて言えば、データの特徴量を線や面(高次元の場合は超平面)で分けてやることで、 そのデータがどちらのカテゴリに属するかを判定する方法である。 上の場合は、特徴量が身長と体重の2つだけなので、二次元平面上で境界線を引いてやれば良い。

今の場合、データは明らかに2つの集団(クラスター)に分かれており、境界線の引き方には幾つかの自由度がある。
適当に3本ほど引いてみよう。

Show code cell source Hide code cell source

def plot_line(data_o20,data_u20):
    fig = plt.figure()
    plt.scatter(data_o20[1],data_o20[0],marker="o",color="k",alpha=0.7)
    plt.scatter(data_u20[1],data_u20[0],marker="o",color="k",alpha=0.7)
    plt.plot([20,80],[180,120],color="r",linestyle="dashed")
    plt.plot([20,80],[170,130],color="b",linestyle="dashed")
    plt.plot([30,70],[180,120],color="g",linestyle="dashed")
    plt.ylabel("height")
    plt.xlabel("weight")
    plt.show()

plot_line(data_o20,data_u20)

どの直線でも2つの集団を正しく分類することができている。

より一般の身長・体重のデータでは、13-19歳のデータが含まれる上に、 20歳以上でも身長・体重の小さい人や、20歳未満でも身長・体重の大きい人がいるため、 このような境界線でもって全てのデータを分類することはできない。 そのような場合には、身長・体重以外の別の特徴量を用いることでより精度の高い分類が可能になると期待できる。

こうしたより一般(任意の数の特徴量)の場合に対応できるよう、少々抽象的だが、線形二値分類を数式で定式化しておこう。

特徴量の数(次元)を\(n\)としたとき、ある人のデータは\(n\)個の成分を持つベクトル\(\boldsymbol{x}\)で表すことができる。
例えば、身長と体重の2つの特徴量を持つデータは、身長を\(x_1\)、体重を\(x_2\)として、 \(\boldsymbol{x} = (x_1, x_2)^T\)と表すことができる。※縦ベクトル(あるいは列ベクトル)を表すために、ベクトルの転置を表す記号\(^T\)を付けた。

このとき、その人が20歳以上かどうかを表すラベルを\(\bar{y}=\{0,1\}\)とすると、 線形二値分類は、特徴量の線形結合を用いて、以下のように表すことができる。 後の補足説明で使用する\(y\)軸と紛らわしいので、ラベルには上にバーを付けた。

線形二値分類の式

線形二値分類は、以下のように表される。

(7.1)\[\begin{split} \bar{y} = \begin{cases} 1 & (\boldsymbol{w}^T \boldsymbol{x} + b \geq 0) \\ 0 & (\boldsymbol{w}^T \boldsymbol{x} + b < 0) \end{cases} \end{split}\]

補足説明

混乱した人のために、上の\(n=2\)の場合を考えてみよう。 二次元上の点のうち\(w_1 x + w_2 y + b = 0\)を満たす\((x,y)\)の集まりは、\(y=-w_1/w_2 x -b/w_2\)となる直線をなす。 したがって、\(w_1 x + w_2 y + b\)という量の符号を考えれば、境界線に対して点\((x,y)\)がどちら側(直線上)にあるかを判定することができる。
同様に、\(n\)次元上の点のうち\(w_1 x_1 + w_2 x_2 + \cdots + w_n x_n + b = 0\)を満たす\((x_1, x_2, \cdots, x_n)\)の集まりは\(n-1\)次元超平面をなす。 したがって、任意の点\(\boldsymbol{x}\)があるとき、\(\boldsymbol{w}^T \boldsymbol{x} + b \)という量の正負(または0)を調べれば、境界面に対して点\(\boldsymbol{x}\)がどちら側(超平面上)にあるかを(人間が頭の中で境界や点を思い浮かべることはできなくても)判定することができる。

練習問題

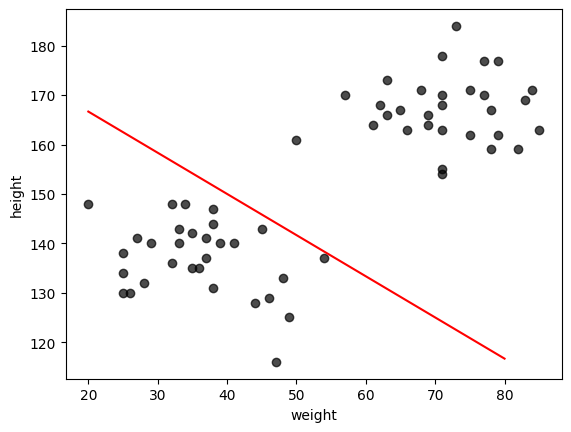

(a). 任意の二次元ベクトル\(w\)(但し\(w_2 \neq 0\))とスカラー\(b\)、適当な区間で定義されたベクトル\(\boldsymbol{x}\)を入力に、上の二次元平面上に\(w_1 x + w_2 y + b =0\)を表す直線をプロットする関数を作成し、\(w=(1,1.2), b=-220\)の場合について描画せよ。 但し、xの区間は[20,80]とすること(np.linspaceなら始点と終点の2点で良い)

(b). 次に、\(w\)が未定の場合について、直線\(w_1 x + w_2 y + b =0\)の係数\(w_1,w_2\)を求める関数を作成せよ。
ただし、\((x,y)=(20, 180),(80, 120)\)の2点について既知とし、\(b=1\)とする。

解答

(a) xplotに対してyplotを計算するコードを作成し、その出力をプロットしてやれば良い。 但し、\(w_2=0\)のときは、例外を出すなど、別途対応が必要になる。

(b) \(w_1 (x_1-x_2) + w_2 (y_1-y_2) = 0 \)から\(w_2 = \frac{w_1 (x_2-x_1)}{y_1-y_2}\)という関係が得られる。 これを\(w_2\)に代入すると\(w_1 x_1 + \frac{w_1 (x_2-x_1)}{y_1-y_2} (y_1) + 1 = 0\)となるので、\(w_1=-1/(x_1 + (x_2-x_1)y_1/(y_1-y_2))\)と求めることができる。

Show code cell source Hide code cell source

def return_yplot(w, b, x):
    if w[1] == 0:
        raise ValueError("w[1] must be non-zero")
        return None
    else:
        y = - w[0]/w[1]*x - b/w[1]
        return y

def calc_w(xy_known):
    x_1, y_1 = xy_known[0]
    x_2, y_2 = xy_known[1]
    w_1 = -1 / (x_1 + (x_2-x_1)*y_1/(y_1-y_2))
    w_2 = w_1 * (x_2 - x_1)/(y_1 - y_2)
    return np.array([w_1, w_2])

xplot = np.linspace(20,80,2) #直線なので2点でよい
print("xplot=",xplot)


# グラフの描画
b = - 220
w = [1.0, 1.2]
yplot_a = return_yplot(w,b,xplot)

fig = plt.figure()
plt.scatter(data_o20[1],data_o20[0],marker="o",color="k",alpha=0.7)
plt.scatter(data_u20[1],data_u20[0],marker="o",color="k",alpha=0.7)
plt.plot(xplot,yplot_a,color="r")
plt.ylabel("height")
plt.xlabel("weight")
plt.show()
plt.close()

#問題B
b = 1
xy_known = [ [20, 180], [80, 120] ]
w = calc_w(xy_known)
yplot_b = return_yplot(w,b,xplot)

fig = plt.figure()
plt.scatter(data_o20[1],data_o20[0],marker="o",color="k",alpha=0.7)
plt.scatter(data_u20[1],data_u20[0],marker="o",color="k",alpha=0.7)
plt.scatter(xy_known[0][0],xy_known[0][1],marker="x",color="b")
plt.scatter(xy_known[1][0],xy_known[1][1],marker="x",color="b")
plt.plot(xplot,yplot_a,color="r",label="a")
plt.plot(xplot,yplot_b,color="b",label="b")
plt.ylabel("height")
plt.xlabel("weight")
plt.legend()
plt.show()
plt.close()

xplot= [20. 80.]

7.2. ロジスティック回帰: 線形二値分類の学習の観点から

上の式(7.1)は、線形結合\(\boldsymbol{w}^T \boldsymbol{x} + b\)の値が0より大きいか小さいかで、 ラベル\(y\)を0か1か(今の場合は、20歳以上/未満)に分類する方針を与えている。 しかし、実際の二値分類では、0か1かのどちらかの値を与えるのではなく、 0から1の間の値(≒確率)を与える方が都合が良いことが多い。

上の絵から直感的には、分類直線からの距離が大きいほど、その点が20歳以上(未満)である確率が高くなりそうである。 そこで、分類直線からの距離を表す量\(\boldsymbol{w}^T \boldsymbol{x} + b\)を、 0から1の間の値に変換する関数\(f\)を用いて、以下のように変換した量を考えてみよう。

(7.2)\[ f(\boldsymbol{w}^T \boldsymbol{x} + b) \]

この\(f\)として、以下のシグモイド(sigmoid)関数(またはロジスティック関数)と呼ばれる関数を用いる。

(7.3)\[ f(x) = \frac{1}{1 + \exp(-x)} \]

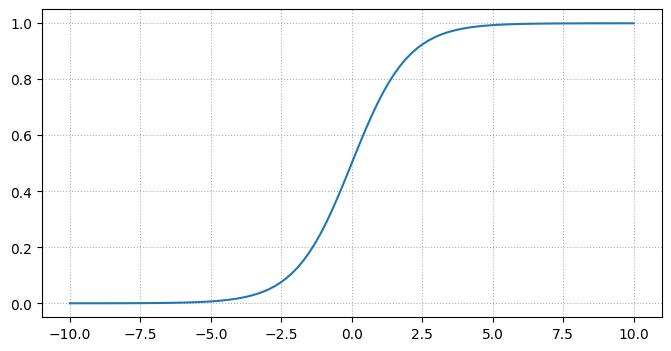

この関数は、\(x\)が大きいほど1に近づき、\(x\)が小さいほど0に近づく。実際に図示してみよう。

Show code cell source Hide code cell source

"""
sigmoid関数の定義
実際にはこのようなnaiveな実装だと、xがoverflowを起こすので、引数に応じて評価する式を変えるなどの工夫が必要である。
numpyだと"RuntimeWarning: overflow encountered in exp"と初回に警告を出しつつ、
np.exp(1000)=np.Inf, 1/Inf=0.0として(可能な限り)計算を続けてくれる。
"""
def sigmoid(x):
    return 1/(1+np.exp(-x))

def plot_sigmoid(x,y):
    fig = plt.figure(figsize=(8,4))
    plt.plot(x,y)
    plt.grid(linestyle="dotted")
    plt.show()

x = np.linspace(-10,10,100)
y = sigmoid(x)
plot_sigmoid(x,y)

これにより、\(\boldsymbol{w}^T \boldsymbol{x} + b=0\)からの距離を関数とした確率を表現することができ、 \(f(\boldsymbol{w}^T \boldsymbol{x} + b)=0.5\)となる点の集合(\(\boldsymbol{w}^T \boldsymbol{x} + b=0\))が境界面(今は二次元なので境界線)に対応している事がわかる。

0.5より大きい場合は、1と判定し、0.5より小さい場合は0と判定することで、線形二値分類を実現できる。 また、２値分類の判定の"自信"のような量を表現することができる点もロジスティック回帰の利点である。

7.3. 分類誤差

より一般のデータセットに対して線形二値分類を適用した場合、全てのデータを正しく分類できるとは限らず、上でみたように図を見て分類の可否を判断することが難しくなる。 そこで、実際の分類問題を考える際には、分類誤差を定義し、その誤差を最小化するようにパラメータ\(\boldsymbol{w}, b\)を調整することが重要になる。

それぞれのデータ点\(\boldsymbol{x}^{(i)}\)に対して、正しいラベルを\(y^{(i)}\)、分類器によって予測されたラベルを\(\hat{y}^{(i)}\)とすると、 分類誤差\(E\)は下記に示すような幾つかの方法で定義することができる。

0-1誤差 (0-1 損失)

最も直感的なのは、予測されたラベルが正しいかどうかを単純に比較する方法である。 正しく分類されれば誤差は0、誤って分類されれば誤差は1とすればよい。

\[ E = \frac{1}{m} \sum^m_{i} \mathbf{1}_{\hat{y}^{(i)} \neq y^{(i)}} \]

ここで、\(m\)はデータ点の総数、\(\mathbf{1}_{\hat{y}^{(i)} \neq y^{(i)}}\)は予測されたラベル\(\hat{y}^{(i)}\)が正しいラベル\(y^{(i)}\)と異なる場合に1、同じ場合に0を返す指示関数である。 これは、全データ点に対して誤って分類された点の割合(誤分類率)を表している。自然な定義であるが、勾配を用いた最適化にはなじまない。

交差エントロピー

もう一つよく用いられるのは、交差エントロピー(cross-entropy)と呼ばれる誤差関数である。 これは、確率的な分類器に対してよく用いられるもので、予測されたラベルが正しい確率が高いほど誤差が小さくなるように定義されている。

交差エントロピーは以下のように定義される。

\[ H(p, q) = - \sum_{x} p(x) \log (q(x)) \]

２つの確率分布の近さを測る指標である。\(p\)が真の分布、\(q\)が予測された分布を表す。\(p=q\)のときに最小値0を取る。

\(x\)が0か1に二値を取り、1をとる確率が\(p\)であると0をとる確率は\(1-p\)になる。すると、交差エントロピーは

\[ - p \log(q) - (1-p) \log(1-q) \]

となる。ここで、\(q\)はモデルが1を予測する確率を表す。 これは、二値交差エントロピー(binary cross-entropy) とも呼ばれる。 ここでは予測値 \(q\) が確率的に解釈できる(≒出力が0から1までの値を取る)ロジスティック回帰などのモデルを想定していることに注意しよう。

交差エントロピーが最小になるのは、\(p=q\)のときであり、予測された確率\(q\)が真の確率\(p\)に近づくほど誤差が小さくなる。 したがって、モデルの最適化は、交差エントロピーの最小化として定式化することができる。

その他にも、ヒンジ損失(hinge loss)など、様々な誤差関数が提案され、資料では発展的な注 \(\clubsuit\) としたサポートベクターマシンなどで用いられる損失関数につながっていく。

問題

離散化された確率分布 \(p(x)\)と\(q(x)\)に対して、交差エントロピーが\(p=q\)のときに最小になることを、ラグランジュの未定乗数法を用いて示せ。

ヒント: 制約条件はそれぞれの確率の和が1になるように、\( \sum_x q(x) = 1\)とすればよい。

7.4. \(\clubsuit\) サポートベクターマシン

編集注: 幾何的なイメージのための図を後日(そう遠くない未来)追加予定

サポートベクターマシン(Support Vector Machine: SVM) は、線形二値分類をはじめ、分類問題を解くための強力な手法である。
SVMの基本的な考え方は、2つのクラスを分ける境界面(超平面)を引く際に、 その境界面と各クラスの最も近いデータ点(support vector)との距離(margin)を最大化することである。

以下では、その基本的な考え方について説明する。

回帰と同様、教師あり学習の設定を考える。つまり、標本\(x_i \in \mathbb{R}^D\)と、そのラベル\(y_i \in \{-1,1\}\)の組\((x_i, y_i)\)が\(i=1,2,\ldots,m\)について与えられているとする。簡単のため、線形分類を考えよう。

SVMを説明するうえで重要な概念について説明する。

support vector: 各クラスに属するデータ点のうち、境界面に最も近い点。 margin: 境界面とsupport vectorとの距離。分類境界面は\(D\)次元空間における超曲面であり、\(f(\boldsymbol{x}) = 0\)を満たす点の集合である。今\(f(\boldsymbol{x}) = \boldsymbol{w}^T \boldsymbol{x} + b\)なので超平面となる。

SVMの代表的な実装例の一つは、マージンの最大化である。
つまり、境界面とsupport vectorとの距離を最大化するような\(\boldsymbol{w}\)と\(b\)を求めることである。 これは、1章でも説明したような、拘束条件付きの最適化問題として定式化できる。

\[\begin{split} \begin{align} & \underset{\boldsymbol{w}, b}{\text{maximize}}\quad \underset{i}{\text{minimize}} \quad \frac{ d_i }{||\boldsymbol{w}||} \\ & \text{subject to} \quad y_i (\boldsymbol{w}^T \boldsymbol{x}_i + b) \geq 0, \quad i=1,2,\ldots,m \end{align} \end{split}\]

だが、上の最適化問題は直接解くのが難しいため、サポートベクターが境界面からの距離が1になるような点にくるようにスケーリングすることで、以下のように変形する。

\[\begin{split} \begin{align} & \underset{\boldsymbol{w}, b}{\text{minimize}}\quad \frac{1}{2} ||\boldsymbol{w}||^2 \\ & \text{subject to} \quad y_i (\boldsymbol{w}^T \boldsymbol{x}_i + b) \geq 1, \quad i=1,2,\ldots,m \end{align} \end{split}\]

そうすると、データ点が(線形分離可能な場合)、境界面からの距離が1を超えるような分類境界のうち、重みベクトルのノルムが最小となるものを求める問題に帰着される。今この\(||\boldsymbol{w}||\)を小さくすることは、マージンを大きくすることと等価である。

実際には、分類の誤りを許容するソフトマージンSVMや、カーネル法を応用し非線形変換により線形分離可能にする方法などがあるが、ここでは基本的な考え方のみを説明した。
